Espectrofotômetro CM-26dG
Clique para ampliar as imagens

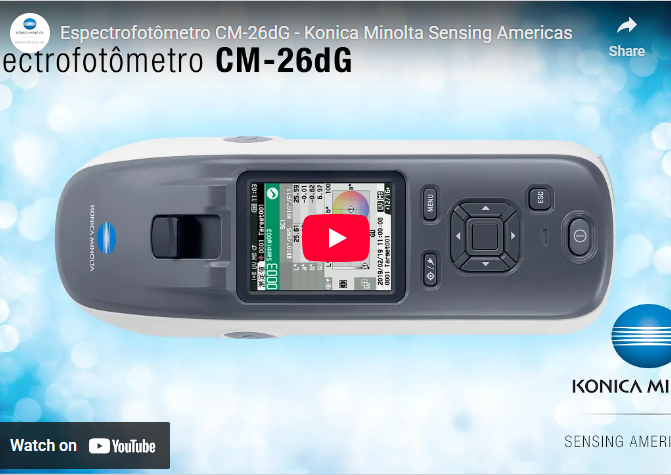

Clique aqui para assistir ao vídeo
O espectrofotômetro CM-26dG é a próxima geração de espectrofotômetro de esfera portátil com um sensor de brilho de 60 graus integrado, permitindo medições distintas de cor e aparência em um único instrumento. O formato horizontal do espectrofotômetro CM-26dG cabe em espaços estreitos e é conveniente para a medição de cores e brilho de alta precisão de amostras lisas ou texturizadas.
Com seu design ergonômico e leve, facilita a operação para usuários destros ou canhotos, com tela colorida TFT de alta resolução e módulo Bluetooth™, o espectrofotômetro CM-26dG é perfeitamente adequado para aplicações de campo.
O espectrofotômetro portátil CM-26dG oferece um correlação Inter instrumental sem precedentes geralmente reservada a instrumentação de nível laboratorial. Essa precisão permitirá uma comunicação de cores superior em toda a cadeia de suprimentos, do fornecedor à montagem final. A correlação Inter instrumental do espectrofotômetro CM-26dG está dentro de ΔE 0,12 (média para 12 cerâmicas BCRA coloridas), uma melhoria de cerca de 40% em relação aos modelos anteriores.
O espectrofotômetro CM-26dG pode alternar entre áreas de medição de Ø8mm e Ø3mm para medir peças de tamanhos diferentes. Além disso, o espectrofotômetro CM-26dG é equipado com um visor iluminado para posicionamento preciso em objetos com padronagem ou em peças pequenas. As superfícies do instrumento, que entram em contato com o objeto de medição, foram projetadas para minimizar os danos ao objeto, proporcionando excelente repetibilidade.
O espectrofotômetro CM-26dG oferece recursos adicionais para melhorar o fluxo de trabalho, eliminar desperdício / retrabalho e oferecer aos clientes economia geral de custos em processos relacionados à cor..
O software CM-CT1, ferramenta de configuração, está disponível para download gratuito e permite que os usuários criem / gravem configurações no instrumento, além de copiá-las em um arquivo para compartilhamento em sua cadeia de suprimentos para garantir que as configurações do instrumento sejam consistentes. Por ser capaz de filtrar dados armazenados com base em informações adicionais, bem como gerar fluxos de trabalho baseados em imagem, o instrumento é facilmente manuseado por operadores com experiência limitada em instrumentos. Ele define um novo padrão para a manipulação fácil e rápida dos dados. Combinado com um tempo de medição reduzido, permite que usuários de todos os níveis mantenham altos níveis de produtividade, precisão e consistência.
O espectrofotômetro CM-26dG é a próxima geração de espectrofotômetro de esfera portátil com um sensor de brilho de 60 graus integrado, permitindo medições distintas de cor e aparência em um único instrumento. O formato horizontal do espectrofotômetro CM-26dG cabe em espaços estreitos e é conveniente para a medição de cores e brilho de alta precisão de amostras lisas ou texturizadas.
Clique aqui para ver o Catálogo do CM-26dG.
Características
- d°:8° de geometria com tecnologia de Flash de Xenon e visualizador óptico de amostras
- Sensor integrado de brilho a 60 °
- Duas áreas de medição: MAV (8mm) e SAV (3mm)
- A melhor correlação inter instrumental da categoria para o verdadeiro “Gerenciamento Digital de Cores.”
- Conexão via USB e Bluetooth ™ opcional
- Visor colorido TFT de 2,7” de alta resolução de fácil leitura.
- Agrupe a classificação de dados por “etiquetas” definidas pelo usuário
- Fluxos de trabalho baseados em imagem
Especificações
| Modelo | CM-26dG | |
| Cor | Sistema de visualização / Iluminação | di:8°, de:8° (em conformidade com DIN5033-7, JIS Z 8722c, ISO7724/1, CIE No.15) |
| Esfera integradora | Ø54mm | |
| Detector | Matriz dupla de fotodiodo de silício de 40 elementos | |
| Dispositivo de separação espectral | Grade de difração planar | |
| Faixa de comprimento de onda | 360-740 nm | |
| Intervalo de comprimento de onda | 10 nm | |
| Meia largura de banda | 10 nm aprox. | |
| Faixa Fotométrica | 0~175% | |
| Resolução: 0.01% | ||
| Fonte de luz | Flash de xenônio | |
| Tempo de vida da fonte de luz | mais de 1 milhão | |
| Área de iluminação | 12.0×12.5 mm | |
| Área de medição | MAV: Ø8.0 mm | |
| SAV: Ø3.0 mm | ||
| Tempo de medição | aprox. 1seg medição SCI ou SCE – Inclusão/Exclusão de Brilho | |
| Mín. intervalo de medição | aprox. 2seg medição SCI ou SCE – Inclusão/Exclusão de Brilho | |
| Repetibilidade | Desvio padrão dentro de ΔE*ab 0,02 | |
| IIA | dentro de ΔE*ab 0,12 (MAV / SCI) Média de 12 cerâmicas coloridas BCRA Série II em comparação com os valores medidos com o corpo mestre.
|
|
| Controle UV | UV100 / UV0 | |
| Observador | 2°, 10° | |
| Iluminantes | A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12, ID50, ID65, Iluminador do usuário | |
| Dados exibidos | Valores espectrais / gráfico, Valores colorimétricos / gráfico, Valores de diferença de cores, Julgamento Aprovado / Reprovado, Pseudocor, Fluxos de trabalho gráficos (trabalho) | |
| Dados colorimétricos | L * a * b *, L * C * h °, HunterLab, Yxy, XYZ e diferenças de cores nesses espaços de cores, Munsell | |
| Índices | MI, WI (ASTM E313), YI (ASTM E313, ASTM (1925), Brilho ISO (ISO2470), WI / Tinta (CIE), DIN99o, Força Colorística, Opacidade, Escala de Cinza | |
| Fórmulas de diferença de cores | ΔE*ab (CIE1976), ΔE94 (CIE1994), ΔE00 (CIE2000), ΔECMC (l:c), HunterΔE, ΔE99o (DIN6172) | |
| Brilho
|
Geometria de Medição | 60° (em conformidade com ISO 2813, ISO 7668, ASTM D523-08, ASTM D2457-13, DIN 67530, JIS-Z8741, JIS-K5600) |
| Fonte de luz | LED Branco | |
| Detector | Foto diodo de silicone | |
| Faixa de medição | 0-200 GU | |
| Resolução: 0.01 GU | ||
| Área de medição | MAV: Ø10.0 mm | |
| SAV: Ø3.0 mm | ||
| Repetibilidade | 0-10 GU: 0.1 GU | |
| 10-100 GU: 0.2 GU | ||
| >100 GU: 0.2% (Desvio padrão) | ||
| IIA | 0-10 GU: ±0.2 GU | |
| 10-100 GU: ±0.5 GU (MAV) | ||
| Memória | Padrão: 1,000 | |
| Amostra: 5,000 | ||
| Desempenho da bateria | aprox. 3.000 medições/carga | |
| aprox. 1.000 medições/carga usando a comunicação Bluetooth ™ | ||
| Tela | 2.7 polegadas TFT cor LCD | |
| Idiomas | Inglês, Alemão, Francês, Italiano, Espanhol, Português, Russo, Turco, Polonês, Chinês (simplificado), Japonês | |
| Interface | USB2.0, Bluetooth ™ (opcional) | |
| Energia | Bateria recarregável de íons de lítio, energia com cabo USB | |
| Tempo de carregamento | aprox. 6 horas para carregar completamente | |
| Faixa temperatura de operação/umidade | 5-40°C / rH 80% ou menos (a 35°C) sem condensação | |
| Faixa de temperatura/ umidade de armazenamento | 0-45°C / rH 80% ou menos (a 35°C) sem condensação | |
| Tamanho [mm] | 81.2×93.3×228.6 | |
| Peso (g) | aprox. 660 g | |
