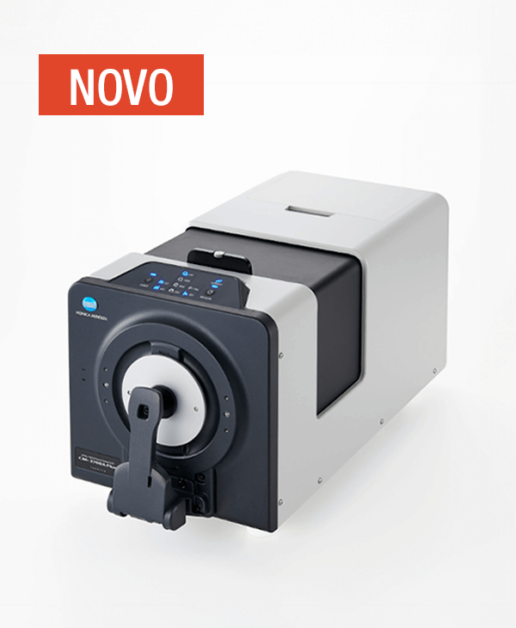

Espectrofotômetro CM-3700A Plus
Clique para ampliar as imagens
Expandindo o desempenho e a confiabilidade de seu antecessor, o espectrofotômetro de bancada CM-3700A Plus é um instrumento de medição avançado projetado para avaliar com precisão a cor e a aparência de amostras opacas, transparentes, translúcidas e fluorescentes. O CM-3700A Plus alcançou uma alta concordância entre instrumentos de ΔE*ab 0,08 ou menos. Isto permite um gerenciamento de cores mais preciso de múltiplas unidades e locais na cadeia de fornecimento. O CM-3700A Plus possui redução de 50% no tempo de medição, e medição simultânea de SCI/SCE agilizando o processo operacional proporcionando maior eficiência. O corpo principal também possui espaço para armazenar acessórios como placa de calibração branca, caixa de calibração zero, máscara de alvo, etc.
Quando usado com o software SpectraMagic NX2 opcional, o recurso de visor da câmera permite visualizar a amostra diretamente na tela do computador para garantir um posicionamento preciso. Este recurso também permite que as imagens sejam salvas com os dados de medição correspondentes para um gerenciamento mais preciso dos dados.
A análise e ajuste de comprimento de onda opcional ou WAA, uma inovação da Konica Minolta Sensing, compensa pequenas mudanças nos valores de medição devido a fatores externos. Ele garante os mais altos níveis de precisão e repetibilidade para esta classe de instrumento quando feito em conjunto com calibração e manutenção anuais.
Seus recursos avançados e desempenho inabalável permitem que os usuários formulem e combinem padrões de qualidade de cores com mais eficiência, mantenham a consistência em cada lote de material e ajudem a comunicar as cores perfeitamente internamente e em toda a cadeia de fornecimento.
Tudo isso torna o CM-3700A Plus ideal para análises de cores, formulações e inspeções de controle de qualidade em ambientes de laboratório e fabricação.
O espectrofotômetro de bancada CM-3700A Plus é compatível com o software SpectraMagic NX2 para registrar medições e fornecer uma análise de cores mais abrangente, bem como outros softwares para formular receitas de cores para diversas aplicações e compartilhar dados de medição em tempo real.
Clique aqui para ver o Catálogo do CM-3700A Plus.
Características
- Certificação ISO 17025 elegível
- A função de visor da câmera permite que você veja a amostra da tela do computador para posicionamento preciso
- Câmara de amostra de transmitância aprimorada e espaço de armazenamento de acessórios
- Inclui tamanhos de abertura de 3×5 mm, 8 mm, 16 mm e 25,4 mm para avaliar com precisão a cor de uma ampla variedade de amostras pequenas a grandes; detecta automaticamente o tamanho da abertura e se comunica com o software de análise de cores, SpectraMagic NX2, para maior conveniência do usuário
- Mede amostras opacas, transparentes, translúcidas e fluorescentes de cores claras a escuras e de baixa a alta saturação
- Acordo estreito entre instrumentos de ΔE*ab 0,08, permitindo que valores e especificações de cores sejam comunicados, compartilhados e coordenados perfeitamente em toda a cadeia de suprimentos
- Pode alternar entre os modos de medição SCE e SCI para acomodar as condições de superfície de cada amostra
- Montado à mão com peças de qualidade, tornando-o durável e confiável para manter as operações do cliente funcionando da forma mais suave possível
- A conexão USB permite que os usuários se conectem convenientemente a um PC ou laptop
- Em conformidade com os padrões CIE, ISO, ASTM, DIN e requisitos de medição JIS
- Integra-se com o software SpectraMagic NX2 para controle de qualidade de cor, bem como outros softwares para formulação de cor
Especificações
| Sistema de iluminação/ observação |
Refletância | di:8°, de:8° (iluminação difusa, ângulo de visualização de 8°) SCI (componente especular incluso) / SCE (componente especular excluso), selecionável e simultaneamente De conformidade com CIE N° 15 (2004), ISO 7724/1, ASTM E 1164, DIN 5033 Teil (Parte) 7 e JIS Z 8722 condição c padrão |
| Transmitância | di:0°, de:0° (iluminação difusa, ângulo de visualização 0°) De conformidade com CIE N° 15 (2004), ASTM E 1164, DIN 5033 Teil 7e JIS Z 8722 condição g padrão. |
|
| Integrando o tamanho da esfera | Ø152 mm/6 polegadas | |
| Detector | Matriz de fotodiodos de silício com rede holográfica plana | |
| Dispositivo de separação espectral | Rede de difração | |
| Faixa de comprimento de ondas | 360 a 740 nm | |
| Passo de comprimento de onda | 10nm | |
| Meia banda | Aproximadamente 14 nm em média | |
| Variação fotométrica | 0 a 200%; Resolução: 0,001% | |
| Fonte de luz | Flash de arco de xenônio | |
| Área de iluminação/ medição |
Refletância | Selecionável entre SAV, MAV,LMAV Y LAV SAV: iluminação 5 × 7 mm / medição 3 × 5 mmMAV: iluminação Ø 11 mm / medição Ø 8 mmLMAV: Ø 20 mm iluminação/ medição Ø 16LAV: iluminação Ø 28 mm / medição Ø 25.4 mm |
| Transmitância | Aprox. Ø 20 mm / Ø 25 m | |
| Repetibilidade | Blanca | Valores colorimétricos: Desvio padrão dentro AE ab 0.005 Refletância espectral: Desvio padrão dentro 0.05% (Quando uma placa de calibração de branco é medida 30 vezes em intervalos de 10 segundos após a calibração de branco) |
| Negra | Valores colorimétricos: Desvio padrão dentro de AE ab 0.02 Refletância espectral: Desvio padrão dentro 0.02% (Quando uma placa preta (BCRA Série II; refletância: 1%) é medida 30 vezes em intervalos de 10 segundos após a calibração do branco) |
|
| Concordância inter-instrumento | Dentro de ΔE*ab 0,08 (com base na média de 12 cerâmicas coloridas BCRA Série II; LAV/SCI. Em comparação com valores medidos com um instrumento mestre Konica Minolta sob condições de medição padrão) | |
| Ajuste UV | Filtro de corte UV: 400 nm Controlado por computador: variável contínua, 0,0% ~ 100,0% (1000 etapas) |
|
| Medição de temperatura de amostra | Precisão (Dentro da faixa de temperatura/umidade operacional) LAV : ±0.5°C LMAV, MAV : ±0.8°C SAV : ±1.2°C |
|
| Tempo de medição | SCI ou SCE : Aprox. 2 s SCI ou SCE com medição de temperatura de amostra : Aprox. 4.5 s SCI+SCE : Aprox. 5 s SCI+SCEcom medição de temperatura de amostra: Aprox. 5 s Transmitância : Aprox. 2 s |
|
| Intervalo mínimo de medição entre medições*² | SCI ou SCE : Aprox. 3 s SCI ou SCE com medição de temperatura de amostra: Aprox. 5 s SCI+SCE : Aprox. 6 s SCI+SCE com medição de temperatura de amostra: Aprox. 6 s Transmitância: Aprox. 3 s |
|
| Câmara de transmitância | Espessura máxima da amostra: aprox. 50mm Comprimento máximo da amostra: ilimitado (a câmara de transmitância não tem laterais quando a tampa está aberta) Um porta-amostras (opcional) pode ser instalado e removido para acomodar lâminas de amostra ou recipientes de amostras líquidas. |
|
| Função de visor da câmera | Usando câmera integral. * Imagem visualizável/copiável usando software opcional como SpectraMagic NX2 |
|
| Verificação de desempenho interno*1 | Tecnologia WAA (Análise e Ajuste de Comprimento de Onda) | |
| Sensor de temperatura ambiente | Sim | |
| Interface | USB 2.0 | |
| Alimentação | Adaptador AC dedicado | |
| Dimensões (L x A x P) | Aprox. 307(AL) x 271(AN) x 600(D)mm | |
| Peso | Aprox. 20 Kg. | |
| Temperatura de funcionamento/ faixa de umidade |
Temperatura: 13 a 33°C Umidade relativa: 80% ou menos (a 33 °C) sem condensação |
|
| Temperatura de armazenagem/ faixa de umidade |
Temperatura: 0 a 40°C Umidade relativa: 80% ou menos(a 35°C) sem condensação |
|
| Acessórios padrão | Placa de calibração branca, Máscaras alvo (LAV, LMAV, MAV, SAV), Caixa de calibração zero, Cabo USB (2 m); Adaptador CA | |
| Acessórios opcionais | Software de gerenciamento de dados de cores Spectramagic NX2, suporte para amostras de transmitância; Células de vidro (2mm, 10mm, 20mm); Células plásticas (2mm, 10mm, 20mm); Placa de calibração de transmitância zero; Cerâmica colorida; placa verde; Capa protetora contra poeira |
*¹A função WAA permite o diagnóstico de comprimento de onda e a correção de comprimento de onda do instrumento. Esta função está disponível gratuitamente durante o primeiro ano após a compra e pode ser continuada após o segundo ano, tendo o instrumento reparado e calibrado.
