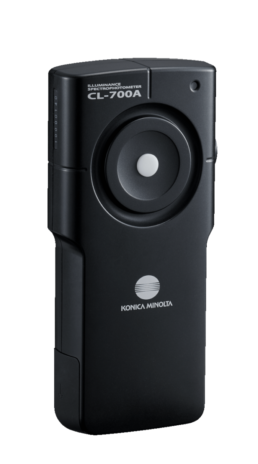

Espectrofotômetro de Iluminância CL-700A
Clique para ampliar as imagens
Medição precisa de luz para inovação em iluminação, aeroespacial e realidade aumentada/virtual.
Na Konica Minolta, sabemos que as principais indústrias de tecnologia — seja projetando sistemas de iluminação avançados, desenvolvendo aeronaves de última geração ou criando experiências imersivas de realidade aumentada/virtual — exigem ferramentas que forneçam medições de luz precisas, confiáveis e escaláveis. Criamos o Espectrofotômetro de Iluminância CL-700A para atender a essas necessidades.
Com uma ampla faixa espectral de 360 a 1000 nm, o CL-700A captura luz visível e infravermelha próxima, permitindo a avaliação precisa de uma grande variedade de fontes de luz, incluindo LEDs, OLEDs e emissores NIR. Sua ampla faixa de iluminância, de 0,01 a 200.000 lux, permite medições em ambientes de intensidade muito baixa e muito alta, tornando-o ideal para todos os tipos de aplicações, desde a validação de iluminação de cabine até a calibração de sensores de AR/VR.
O CL-700A também suporta medição multiponto com até 15 unidades sincronizadas, permitindo que os usuários avaliem a uniformidade espacial e a consistência de cores em arranjos de iluminação complexos ou instalações de grande escala. A medição multiponto é especialmente valiosa em sistemas de iluminação para cabines aeroespaciais, ambientes imersivos de AR/VR e projetos de iluminação arquitetônica, onde a uniformidade e a precisão são essenciais.
Projetado para flexibilidade, o CL-700A apresenta um formato compacto e leve que se integra facilmente a fluxos de trabalho portáteis ou sistemas de teste automatizados. Com conectividade USB e Ethernet, permite a aquisição de dados em tempo real e a operação remota. O software CL-S30 incluído oferece controle intuitivo, visualização espectral, análise de cromaticidade e gerenciamento de dados simplificado.
Aplicações em Setores-Chave
- Iluminação – Avalia o desempenho de LEDs, a reprodução de cores e a uniformidade da iluminância em sistemas de iluminação comercial, industrial e arquitetônica. O CL-700A atende aos padrões da indústria e ajuda a otimizar a qualidade da iluminação para eficiência energética e conforto visual.
- Aeroespacial – Garante que os sistemas de iluminação de cabine e cockpit atendam aos rigorosos padrões da aviação. O CL-700A permite medições precisas de espectro e iluminância sob diversas condições, dando suporte tanto à pesquisa e desenvolvimento quanto ao controle de qualidade em nível de produção.
- AR/VR – Calibra sensores e displays de imagem usando luz visível e infravermelha próxima (NIR). O CL-700A permite testes em baixa luminosidade, análise de uniformidade de displays multiponto e avaliação espectral de componentes ópticos — aspectos cruciais para oferecer experiências de usuário imersivas e de alta fidelidade.
O CL-700A é mais do que apenas um medidor de luz; é uma solução de medição versátil projetada para impulsionar a inovação em setores onde o desempenho da iluminação é fundamental. Seja para otimizar um sistema de iluminação, validar componentes aeroespaciais ou aprimorar a tecnologia de realidade aumentada/realidade virtual, o CL-700A fornece os dados necessários para avançar com confiança.
Clique aqui para ver o Catálogo do CL-700A.
Características
- Elegível para Certificação ISO 17025
- Ampla Faixa Espectral (360–1000 nm)
- Ampla Faixa de Iluminância (0,01 a 200.000 lux)
- Capacidade de Medição multiponto: até 15 unidades sincronizadas
- Design compacto e leve
- Software CL-S30 incluído para gerenciamento de dados otimizado
- Medição rápida: oferece um Modo Super Rápido (em 0,3 segundos) e um Modo Normal (até 5 segundos)
- Alta precisão e repetibilidade: 0,0005 xy (≥50 lx), garantindo a conformidade com os padrões da indústria
- Conectividade USB e Ethernet para integração flexível
- Calibração Automática de Zero e Correção de Comprimento de Onda
Especificações
| Modelo | Espectrofotômetro de Iluminância CL-700A |
|
Classe de Medidor de Iluminância |
Está em conformidade com JIS C 1609-1:2006 Instrumentos de Medição de Iluminância de Tipo Especial *1
Está em conformidade com a DIN 5032-7:1985 classe B *2 |
| Faixa de comprimentos de onda | 360 a 1000 nm |
| Altura do comprimento de onda de saída | 1 nm |
| Largura de banda espectral | Aproximadamente 10 nm (metade da largura de banda) |
| Precisão do comprimento de onda *3 | ±0,3 nm (comprimentos de onda do centroide de 435,8 nm, 546,1 nm, 696,5 nm e 912,3 nm conforme especificado em JIS Z 8724:2015) |
| Alcance de medição | 0,01 a 200.000 lx (faixa garantida de precisão de cromaticidade é de 0,5 lx ou mais) |
|
Precisão *4 (Iluminante Padrão A) |
Ev (Iluminância): ±2%±1 dígito do valor exibido xy: ±0,0015 (5 a 200.000 lx)
XY: ±0,002 (0,5 a 5 lx) |
|
Repetibilidade (2σ) *4 (Iluminante padrão A) |
XY: 0,0005 (50 a 200.000 lx)
XY: 0,001 (10 a 50 lx) XY: 0,002 (5 a 10 lx) XY: 0,004 (0,5 a 5 lx) |
| Desajuste V(λ) (f1′) | Dentro de 1,5% da eficiência luminosa espectral V (λ) |
| Resposta Direcional (f2) | Ev: Dentro de 3% |
| Dependência de temperatura (fT) | Ev: ±3%
XY: ±0,003 |
| Resistência à umidade (fH) | Ev: ±3%
XY: ±0,003 |
|
Tempo de Medição *5 |
Modo Super RÁPIDO: Em 0,3 segundos Modo RÁPIDO: Em 0,5 segundos
MODO NORMAL: Aproximadamente 0,5 a 5 segundos |
|
Função de medição |
X, Y, Z
Ev,x,y u’,v’ Tcp (Temperatura de Cor Correlacionada), duv λd (comprimento de onda dominante), Pe (pureza de excitação) Ra (índice geral de renderização de cor) Ri (i=1~15) (Índices Especiais de Renderização de Cor) TM-30-20 (quando usando CL-S30) TLCI (quando usando CL-S30) SDCM (usando CL-S30) Ev’,S/P EML (Equivalente ao Lux Melanópico) PPFD Ee (Irradiância) (quando usando CL-S30) Ee(λ) (Irradiância Espectral) Gráfico espectral, comprimento de onda máximo (quando usando CL-S30) |
|
Outras características |
Calibração automática de zero/correção de comprimento de onda
Dados de calibração do usuário (quando usando CL-S30) Medição média Medição contínua (quando usando CL-S30) Medição multiponto (até 15 unidades) (quando usando CL-S30) Funções de correspondência de cor: CIE 1931 (Observador Padrão 2°), CIE1964(Observador Padrão 10°), CIE170-2(2°), CIE170-2(10°) |
| Linguagens de exibição | Inglês, Japonês, Chinês Simplificado (quando usando CL-S30) |
| Interface | USB 2.0, Ethernet |
| Poder | Alimentação do barramento USB (quando usando USB), PoE (usando Ethernet, compatível com IEEE 802.3af) |
| Faixa de Temperatura/Umidade de Operação | 0 a 40°C, umidade relativa de 85% ou menos (a 35°C) não condensante |
| Faixa de temperatura/umidade de armazenamento | -10 a 45°C, umidade relativa de 85% ou menos (a 35°C) não condensante |
| Tamanho (D× H × D) | 80 × 170,5 × 35 mm |
| Peso | Aprox. 214 g |
*1 Não atende aos seguintes requisitos para medidores de iluminância geral JIS C1609-1:2006 Classe AA:
- Quando o Modo Velocidade está definido para modo NORMAL, os intervalos 7-10 não atendem às “Características de Exibição 5.5 (Tempo de Resposta)”
- Temperaturas abaixo de 0°C estão fora da faixa de temperatura operacional, não atingindo as “características de temperatura 5,7”
- Sem tela, não está em conformidade com a “tela 6.3”. Todos os outros requisitos são atendidos.
*2 Dentro de um alcance de iluminância de 1 lx ou mais
*3 Sob nossas condições de teste (variação de temperatura ≤2°C após calibração zero).
*4 Modo NORMAL (a 23°C ±2°C, umidade relativa ≤75%).
*5 O tempo de medição é o valor sob as seguintes condições:
- Tempo desde o pedido de medição do terminal operacional até a conclusão do recebimento dos resultados do instrumento de medição
- Quando conectado via USB
- Modo Super RÁPIDO quando o ajuste manual de distância está ativo
- Quando o modo de condução por botão está DESLIGADO
- Nota: Ao conectar 15 pontos (via Ethernet), o tempo de medição está dentro do tempo de medição exibido + 1 segundo
