Medición VCSEL
Sistemas precisos para la caracterización fiable de VCSEL
Los VCSEL se caracterizan por excelentes propiedades de haz y, por tanto, son especialmente adecuados para aplicaciones críticas. Ejemplos típicos son el reconocimiento facial mediante LiDAR. Sin embargo, el uso de diodos láser en presencia humana hace esencial la caracterización precisa de sus propiedades de haz y presenta enormes desafíos para el sistema de medición utilizado.
| CAS 140CT-HR
|
CAS 120-HR
|
Esferas integradoras
|

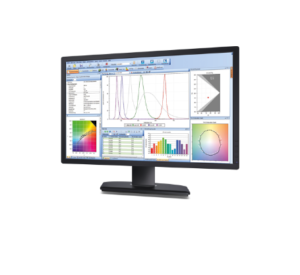

SpecWin Pro |
Luz SpecWin |

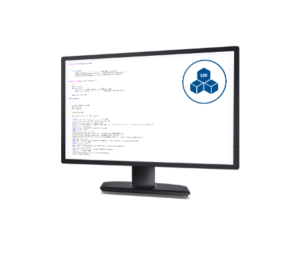

SDK del espectrómetro |
| VTC-2400
|
VTC-4000
|
Basándose en la versión de alta resolución de la serie de espectrorradiómetros CAS, Instrument Systems ofrece un sistema de medición optimizado para la caracterización VCSEL en laboratorio. Con los accesorios adecuados, satisface diferentes necesidades individuales.
Características
- Excelente resolución espectral hasta 0,12 nm
- Tiempos de integración desde 4 ms
- Espectrorradiómetro de matriz especialmente para diodos láser pulsados / VCSEL
Requisitos
Los diodos láser suelen ofrecer un rendimiento extremadamente alto en un rango espectral muy estrecho. Por ello, Instruments Systems ofrece espectrorradiómetros con una resolución espectral muy alta de hasta 0,1x nm y tiempos de integración desde 4 ms para la medición de VCSEL en laboratorio. Una ventaja de la calibración absoluta trazable de estos espectrorradiómetros es el cálculo sencillo del flujo radiante desde el espectro medido. Opcionalmente, el sistema de medición puede ampliarse mediante un fotodiodo, por ejemplo, para medir la forma de pulso de un diodo láser pulsado. Existe un sistema dedicado si se deben probar pulsos hasta el rango de los ns (PVT 110).
Aplicaciones
Para ejemplos de solicitudes, por favor visite nuestra página de VCSEL/Láser.
Haz clic aquí para la Nota de Aplicación “Soluciones de Prueba para VCSELs”
Especificaciones
Un sistema todo en uno para determinar el flujo radiante de diodos láser/VCSEL en el laboratorio suele estar compuesto por los siguientes componentes:
| Espectrorradiómetro | CAS 140CT-HR de alta resolución con resolución espectral de hasta 0,2 nm como solución de medición de gama alta con detector CCD refrigerado para la máxima estabilidad, por ejemplo; en un sistema de referencia.
CAS 120B-HR de alta resolución con resolución espectral de hasta 0,1x nm como alternativa de alto rendimiento pero rentable al CAS 140CT-HR
|
| Esfera integradora | ISP 75 e ISP 100 con diámetros internos pequeños de 75 y 100 mm. El factor de forma pequeño es especialmente adecuado para su instalación en sistemas de manipulación y probar.
Opcional: ISP 100 con fotodiodo, por ejemplo, caracterización de la forma de pulso con diodos láser pulsados. Alternativa: ISP 150L con 150 mm de diámetro interno y 50 mm de diámetro en el puerto de medición para módulos/matrices láser más grandes y capacidad de corrección de autoabsorción con la ayuda de una fuente de luz auxiliar integrada.
|
| Calibración | Calibración rastreable a estándares nacionales como PTB o NIST. |
| Software | Software de laboratorio SpecWin Pro. CAS.dll y SDK para su integración en el flujo de producción del cliente. |
| LED de referencia IR (opcional) | ACS-570-15, -17: LEDs de referencia con 860 nm y 950 nm. Para un funcionamiento estable y alta precisión, se recomienda usarla en combinación con la fuente de alimentación altamente estable de la fuente de alimentación PSU-10. |
