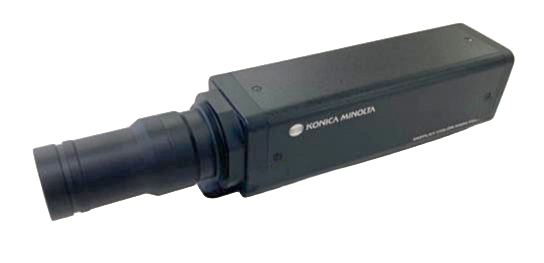

Analizador de color de pantalla CA-510
Desarrollamos el CA-510 para satisfacer la creciente demanda de las tecnologías modernas de pantalla. A medida que avanzan las pantallas OLED, micro-LED y HDR, también lo hacen los requisitos para una medición precisa y eficiente. Basándose en nuestros analizadores de generaciones anteriores, el CA-510 amplía los rangos de luminancia y cromaticidad, mejora la velocidad de baja luminancia y mejora el análisis de forma de onda y parpadeo. El CA-510 es adecuado para diversas geometrías de medición, apoyando tanto la investigación y desarrollo como la producción. Optimizamos el CA-510 para aplicaciones que requieren un área de medición compacta y un rendimiento fiable en baja luminancia, lo que lo hace muy adecuado para la evaluación de OLED y micro-LEDs.
Sonda Compacta para Mediciones de Alta Precisión
El CA-510 cuenta con un área de medición de Ø10 mm y un ángulo de aceptación de ±15°, optimizado para captar la luz de pantallas con características de emisión angular amplia. Esta configuración mejora la sensibilidad en regiones de baja luminancia, haciendo que el CA-510 sea muy adecuado para evaluar paneles OLED de alto contraste y sistemas de accionamiento dinámico.
Rango de Medición Ampliado
El CA-510 soporta un rango de luminancia garantizado de precisión de 0,0002 a 20.000 cd/m² y un rango de cromaticidad de 0,002 a 20.000 cd/m². Este rango dinámico ampliado permite una medición fiable a lo largo de un amplio rango de niveles de brillo, desde negros profundos hasta picos de luminancia.
Medición Rápida y Repetible de Baja Luminancia
La velocidad de medición es crítica tanto en entornos de investigación y desarrollo como en producción. El CA-510 realiza mediciones de 1 segundo a 0,0002 cd/m² en modo AUTO, reduciendo el takt time y apoyando flujos de trabajo eficientes de ajuste e inspección gamma.
Análisis Avanzado de Parpadeo y Formas de Onda
El CA-510 soporta múltiples métodos de evaluación de parpadeo, incluyendo JEITA, VESA, FMA y VRR-Flicker, este último desarrollado por Konica Minolta para abordar limitaciones en los enfoques convencionales basados en FFT. Con una frecuencia de muestreo de hasta 200 kHz, el CA-510 permite un análisis detallado de formas de onda, incluyendo la salida de la forma de onda en color (XYZ), lo cual es valioso para evaluar la temporización de emisión y el comportamiento de los elementos RGB.
Integración y Automatización de Software
El CA-510 es compatible con el CA-S40 Ver. 2.2 y CA-SDK2. Estas herramientas ofrecen control total sobre las funciones de medición, la visualización de datos y la integración en sistemas automatizados. Características como la calibración multicanal, la supresión de luz residual y el modo AUTO personalizable mejoran la fiabilidad y adaptabilidad de la medición.
Aplicaciones
- El CA-510 está diseñado para su uso en:
- Desarrollo de pantallas OLED y micro-LED
- Evaluación de pantallas para smartphones y automóviles
- Optimización de la línea de producción
- Aseguramiento visual de calidad e inspección
Haga clic aquí para el Catálogo del CA-510.
Características
- Rango Ampliado de Medición: mayor rango de precisión y repetibilidad de medición que la serie convencional Analizador de Color de Pantalla. Luminancia: 0,0002 a 20.000 cd/m² – Cromaticidad: 0,002 a 20.000 cd/m²
- Medición Más Rápida de Baja Luminancia: medición de 1 segundo a 0,0002 cd/m² en modo AUTO
- Mejoras en la Medición de Forma de Onda: frecuencia de muestreo: hasta 200 kHz, rango variable de luminancia de forma de onda: 0,2 a 20.000 cd/m²
- Integración de Software: Compatible con CA-S40 Ver.2.2 y CA-SDK2, descargable gratuitamente en la web de Konica Minolta
- Nueva medición de ‘Parpadeo de Tasa de Refresco Variable (VRR)’ (el índice más reciente en evaluación de parpadeo), además de la función de medición de parpadeo de alto rendimiento utilizando los métodos JEITA, VESA y FMA proporcionados por la serie convencional Analizador de Color de Pantalla.
Especificaciones
|
|
CA-510 | |||
| Área de medición | Ø 10 mm | |||
| Ángulo de aceptación | ± 15° | |||
| Precisión garantizada de la distancia de medición | 30 ± 5 mm | |||
|
Luminancia |
Precisión garantizada rango de luminancia *7 | 0,0002 a 20.000 cd/m2 | ||
|
Precisión (para blanco)*1, *3 |
> 0,0001 CD/m2 | — | ||
| > 0,0002 cd/m2 | ± 9 % | |||
| > 0,0005 cd/m2 | ± 3,5 % | |||
| > 0,001 CD/m2 | ± 3 % | |||
| > 0,01 cd/m2 | ± 2 % | |||
| > 0,1 CD/m2 | ± 1,5 % | |||
|
Repetibilidad (2σ)*1 |
AUTOMÁTICO |
> 0,0001 CD/m2 | — | |
| > 0,0002 cd/m2 | 10 % | |||
| > 0,0005 cd/m2 | 3 % | |||
| > 0,001 CD/m2 | 2 % | |||
| > 0,01 cd/m2 | 0.35 % | |||
| > 0,1 CD/m2 | 0.12 % | |||
| > 1 CD/M2 | 0.10 % | |||
|
Cromaticidad |
Precisión garantizada rango de luminancia *7 | 0,002 a 20.000 cd/m2 | ||
|
Precisión (para blanco)*1, *3 |
> 0,001 CD/m2 | — | ||
| > 0,002 cd/m2 | ± 0,003 | |||
| > 0,01 cd/m2 | ± 0,002 | |||
|
Repetibilidad (2σ)*1 |
AUTOMÁTICO |
> 0,001 CD/m2 | — | |
| > 0,002 cd/m2 | 0.0030 | |||
| > 0,01 cd/m2 | 0.0012 | |||
| > 0,1 CD/m2 | 0.0005 | |||
| > 1 CD/M2 | 0.0003 | |||
| > 10 CD/M2 | 0.0002 | |||
|
Parpadeo (Contraste) |
Parpadeo *6 |
Rango de luminancia de medición*7 | De 1 a 20.000 cd/m2 | |
| Objetivo de medición (frecuencia de parpadeo) | 0,25 a 65 Hz | |||
| Exactitud | 30 Hz, CA/CC 10% onda sinusoidal | ± 0,3 % | ||
| 60 Hz, CA/CC 10% onda sinusoidal | ± 0,3 % | |||
| Repetibilidad (2σ) | 20 a 65 Hz, onda senoidal CA/DC 10% | 0.3 % | ||
|
XYZ *6 |
Rango de luminancia de medición*7 | De 1 a 20.000 cd/m2 | ||
| Objetivo de medición (frecuencia de parpadeo) | De 0,25 a 200 Hz | |||
| Exactitud | 30 Hz, CA/CC 10% onda sinusoidal | ± 1,5 % | ||
| 60 Hz, CA/CC 10% onda sinusoidal | ± 2,2 % | |||
| Repetibilidad (2σ) | 20 a 65 Hz, onda senoidal CA/DC 10% | 1.6 % | ||
|
Parpadeo (JEITA) |
Parpadeo *6 |
Rango de luminancia de medición*7 | De 1 a 20.000 cd/m2 | |
| Objetivo de medición (frecuencia de parpadeo) | De 0,42 a 65 Hz | |||
| Exactitud | 30 Hz, CA/DC 4% onda sinusoidal | ± 0,35 dB | ||
| 30 Hz, onda senoidal CA/DC 1,2% | ± 0,35 dB | |||
| Repetibilidad (2σ) | 30 Hz, CA/DC 4% onda sinusoidal | 0,1 dB | ||
| 30 Hz, onda senoidal CA/DC 1,2% | 0,3 dB | |||
|
XYZ *6 |
Rango de luminancia de medición*7 | 1 a 14.000 CD/m2 | ||
| Objetivo de medición (frecuencia de parpadeo)*8 | 0,42 a 200 Hz | |||
| Exactitud | 30 Hz, CA/DC 4% onda sinusoidal | ± 0,35 dB | ||
| 30 Hz, onda senoidal CA/DC 1,2% | ± 0,35 dB | |||
| Repetibilidad (2σ) | 30 Hz, CA/DC 4% onda sinusoidal | 0,4 dB | ||
| 30 Hz, onda senoidal CA/DC 1,2% | 1,4 dB | |||
|
Onda |
Parpadeo *6 |
Rango de luminancia de medición*7 | 0,2 a 20.000 CD/m2 | |
| Frecuencia de muestreo | 200 kHz Variable | |||
| Repetibilidad (2σ) | Lv: Luminancia mínima de medición, fs: 3 kHz, fc: 1 kHz | 1.8% | ||
|
XYZ *6 |
Rango de luminancia de medición*7 | 0,2 a 19.000 cd/m2 | ||
| Frecuencia de muestreo | 3 kHz Cambiable | |||
|
Repetibilidad (2σ) |
Lv: Luminancia mínima de medición | 13% | ||
| Nivel: 1 cd/m2 | 2.8% | |||
|
VRR-Parpadeo |
Parpadeo |
Rango de luminancia de medición*7 | De 1 a 20.000 cd/m2 | |
| Frecuencia de muestreo*8 | 200 kHz Variable | |||
| Objetivo de medición (frecuencia de parpadeo)*8 | 0,01 a 100 k [Hz] | |||
| Exactitud | De 1 a 120 Hz, AC/DC 10% onda senoidal | ± 0,3 % | ||
| Repetibilidad (2σ) | De 1 a 120 Hz, AC/DC 10% onda senoidal | 0.3 % | ||
|
Precisión garantizada de velocidad de medición *4 |
Lvxy |
AUTOMÁTICO |
1 tiempo/segundo (> 0,0002 CD/m2) | |
| 5 veces/segundo (> 0,02 CD/m2) | ||||
| 20 veces/segundo (> 0,25 cd/m2) | ||||
| Parpadeo (Contraste) | 20 veces por segundo | |||
| Parpadeo (JEITA/VESA) | 0,5 veces/segundo (a 1 HzPitch),
2,5 veces/segundo (a 10 HzPitch) |
|||
| VRR-Parpadeo | Frecuencia de muestreo: 3 kHz | 0,7 veces/segundo (a 1s de obs.) | ||
| Objetivo de medición (frecuencia de sincronización vertical) | 0,5 a 240 Hz (Iminancia y cromaticidad) | |||
| Fuente de alimentación | DC 5 V (entrada de la línea de alimentación USB o conector de comunicación RS) | |||
| Rango de temperatura/humedad de funcionamiento*5 | 10 a 35°C, humedad relativa del 85% o menos sin condensación | |||
| Rango de temperatura/humedad de almacenamiento | De 0 a 45°C, humedad relativa 85% o menos (a 35°C) sin condensación | |||
*1: Medido bajo la fuente de luz estándar de Konica Minolta (6.500 K).
*2: La luminancia para monocromo se mide cuando la lectura de luminancia para blanco es de 100 cd/m2.
*3: Temperatura 23°C/± 2°C, humedad relativa 40 % ± 10 %
*4: En modo de sincronización NTSC [Doble Frame] usando USB con una sonda. Medidas usando un PC designado Konica Minolta (con PC y sonda conectados directamente, usando el software de medición suministrado).
*5: Fluctuación de lectura (comparado con la lectura de referencia a 23°C, 40 % HR): Luminancia: ± 2% para blancos; Cromaticidad (a 100 cd/m2):
± 0,002 para blanco ± 0,003 para monocromo
*6: “Flicker” y “XYZ” son nombres de modos para el software de PC CA-S40.
*7: Medido bajo la fuente de luz estándar de Konica Minolta (luz constante). Si la luminancia supera momentáneamente con creces el límite superior, como en una fuente de luz PWM con un ciclo de trabajo pequeño, las luminancias por debajo del límite superior pueden mostrarse como demasiado altas.
*8: Los valores listados son para uso con CA-S40 o CA-SDK2.
* Salvo que se especifique lo contrario, se dan especificaciones para las condiciones establecidas por Konica Minolta.
