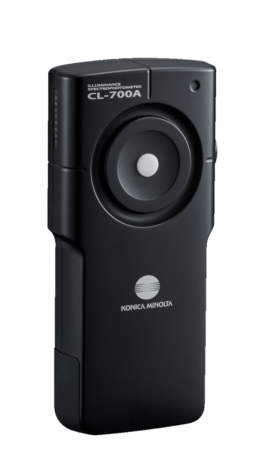

Espectrofotómetro de iluminancia CL-700A
Haga Clic para Agrandar
Medición precisa de luz para innovación en iluminación, aeroespacial y AR/VR.
En Konica Minolta, sabemos que las industrias líderes en tecnología, ya sea diseñando sistemas de iluminación avanzados, desarrollando aeronaves de última generación o creando experiencias inmersivas de realidad aumentada/realidad virtual, requieren herramientas que ofrezcan mediciones de luz precisas, fiables y escalables. Creamos el Espectrofotómetro de Iluminancia CL-700A para satisfacer estas necesidades.
Con un amplio rango espectral de 360 a 1000 nm, el CL-700A captura tanto luz visible como luz cercana al infrarrojo, lo que permite una evaluación precisa de una gran variedad de fuentes de luz, incluyendo LEDs, OLEDs y emisores NIR. Su amplio rango de iluminancia, de 0,01 a 200 000 lux, permite realizar mediciones tanto en entornos de muy baja luminosidad como de alta intensidad, lo que lo hace ideal para todo tipo de aplicaciones, desde la validación de la iluminación de cabina hasta la calibración de sensores AR/VR.
El CL-700A también admite medición multipunto con hasta 15 unidades sincronizadas, lo que permite a los usuarios evaluar la uniformidad espacial y la consistencia del color en arreglos de iluminación complejos o instalaciones a gran escala. La medición multipunto es especialmente valiosa en sistemas de iluminación para cabinas aeroespaciales, entornos inmersivos de pantallas AR/VR y diseños de iluminación arquitectónica donde la uniformidad y la precisión son fundamentales.
Diseñado para ofrecer flexibilidad, el CL-700A cuenta con características como un formato compacto y ligero que se integra fácilmente en flujos de trabajo portátiles o sistemas de prueba automatizados. Con conectividad USB y Ethernet, permite la adquisición de datos en tiempo real y el funcionamiento remoto. El software CL-S30 incluido proporciona un control intuitivo, visualización espectral, análisis de cromaticidad y una gestión de datos optimizada.
Aplicaciones en sectores clave
- Iluminación Evalúa el rendimiento LED, la reproducción cromática y la uniformidad de la iluminancia en sistemas de iluminación comercial, industrial y arquitectónica. El CL-700A cumple con los estándares de la industria y ayuda a optimizar la calidad de la iluminación para lograr eficiencia energética y confort visual.
- Aeroespacial Asegura que los sistemas de iluminación de cabina y cockpit cumplan con los estrictos estándares de aviación. El CL-700A permite mediciones precisas de espectro e iluminancia en condiciones variables, respaldando tanto la investigación y desarrollo como el aseguramiento de calidad a nivel de producción.
- AR/VR Calibre sensores de imagen y pantallas utilizando luz visible e infrarroja cercana (NIR). El CL-700A permite pruebas con baja iluminación, análisis de uniformidad de pantalla multipunto y evaluación espectral de componentes ópticos, aspectos cruciales para ofrecer experiencias de usuario inmersivas y de alta fidelidad.
El CL-700A es más que un medidor de luz; es una solución de medición versátil diseñada para impulsar la innovación en industrias donde el rendimiento lumínico es fundamental. Ya sea que esté optimizando un sistema de iluminación, validando componentes aeroespaciales o perfeccionando la tecnología de realidad aumentada/realidad virtual, el CL-700A le proporciona los datos necesarios para avanzar con confianza.
Haga clic aquí para el Catálogo del CL-700A.
Características
- Elegible para certificación ISO 17025
- Amplio Rango Espectral (360–1000 nm)
- AAmplio Rango de Iluminancia (0,01 a 200 000 lux)
- Capacidad de Medición Multipunto: hasta 15 unidades sincronizadas
- Diseño compacto y ligero
- Software CL-S30 incluido para una gestión de datos optimizada
- Medición Rápida: ofrece un Modo Súper rápido (en 0,3 segundos) y un modo normal (hasta 5 segundos)
- Alta Precisión y Repetibilidad: 0,0005 xy (≥50 lx), lo que garantiza el cumplimiento de los estándares de la industria.
- Conectividad USB y Ethernet para una integración flexible
- Calibración a Cero Automática y Corrección de Longitud de Onda
Especificaciones
| Modelo | Espectrofotómetro de Iluminancia CL-700A |
|
Clase de medidor de iluminancia |
Cumple con JIS C 1609-1:2006 Instrumentos de medición de iluminancia de tipo especial *1
Cumple con DIN 5032-7:1985 clase B *2 |
| Rango de longitudes de onda | 360 a 1000 nm |
| Altura de longitud de onda de salida | 1 nm |
| Ancho de banda espectral | Aprox. 10 nm (mitad de ancho de banda) |
| Precisión de longitud de onda *3 | ±0,3 nm (longitudes de onda del centroide de 435,8 nm, 546,1 nm, 696,5 nm y 912,3 nm según lo especificado en JIS Z 8724:2015) |
| Rango de medición | 0,01 a 200.000 lx (el rango garantizado de precisión de cromaticidad es de 0,5 lx o más) |
|
Precisión *4 (Iluminante estándar A) |
Ev (Iluminancia): ±2%±1 dígito del valor mostrado xy: ±0,0015 (5 a 200.000 lx)
xy: ±0,002 (0,5 a 5 lx) |
|
Repetibilidad (2σ) *4 (Iluminante estándar A) |
xy: 0,0005 (50 a 200.000 lx)
xy: 0,001 (10 a 50 lx) xy: 0,002 (5 a 10 lx) xy: 0,004 (0,5 a 5 lx) |
| Desajuste V(λ) (f1′) | Dentro del 1,5% de la eficiencia luminosa espectral V (λ) |
| Respuesta direccional (f2) | Ev: Dentro del 3% |
| Dependencia de la temperatura (fT) | Ev: ±3%
xy: ±0,003 |
| Resistencia a la humedad (fH) | Ev: ±3%
xy: ±0,003 |
|
Tiempo de medición *5 |
Modo Súper RÁPIDO: En 0,3 segundos Modo RÁPIDO: En 0,5 segundos
MODO NORMAL: Aproximadamente 0,5 a 5 segundos |
|
Función de medición |
X, Y, Z
Ev,x,y u’,v’ Tcp (temperatura de color correlacionada), duv λd (longitud de onda dominante), Pe (pureza de excitación) Ra (índice general de reproducción del color) Ri (i=1~15) (Índices especiales de representación de color) TM-30-20 (cuando se usa CL-S30) TLCI (cuando se usa CL-S30) SDCM (cuando se usa CL-S30) Ev’,S/P EML (Melanopic Lux Equivalente) PPFD Ee (Irradiancia) (cuando se usa CL-S30) Ee(λ) (Irradiancia espectral) Gráfico espectral, longitud de onda máxima (cuando se usa CL-S30) |
|
Otras funciones |
Calibración automática de ceros/corrección de longitud de onda
Datos de calibración por parte del usuario (cuando se usa CL-S30) Medición promediada Medición continua (cuando se usa CL-S30) Medición multipunto (hasta 15 unidades) (cuando se usa CL-S30) Funciones de coincidencia de color: CIE 1931 (Observador Estándar 2°), CIE1964(Observador Estándar 10°), CIE170-2(2°), CIE170-2(10°) |
| Lenguajes de visualización | Inglés, japonés, chino simplificado (cuando se usa CL-S30) |
| Interfaz | USB 2.0, Ethernet |
| Poder | Alimentación del bus USB (cuando se usa USB), PoE (cuando se usa Ethernet, compatible con IEEE 802.3af) |
| Rango de temperatura / humedad de funcionamiento | De 0 a 40°C, humedad relativa del 85% o menos (a 35°C) sin condensación |
| Rango de temperatura de almacenamiento / humedad | -10 a 45°C, humedad relativa del 85% o menos (a 35°C) sin condensación |
| Talla (D× H × D) | 80 × 170,5 × 35 mm |
| Peso | Aprox.214 g |
*1 No cumple con los siguientes requisitos para los medidores de iluminancia JIS C1609-1:2006 de clase AA tipo general :
- Cuando el Modo Velocidad está configurado en modo NORMAL, los rangos 7-10 no cumplen con las “características de pantalla 5.5 (tiempo de respuesta)”
- Las temperaturas por debajo de 0°C están fuera del rango de temperatura de operación, no cumpliendo con las “características de temperatura 5.7 “
- Sin pantalla, no cumpliendo con la “pantalla 6.3”. Todos los demás requisitos cumplen.
*2 Dentro de un rango de iluminancia de 1 lx o superior
*3 Bajo nuestras condiciones de prueba (cambio de temperatura ≤2°C tras calibración cero).
*4 Modo NORMAL (a 23°C ±2°C, humedad relativa ≤75%).
*5 El tiempo de medición es el valor bajo las siguientes condiciones:
- Tiempo desde la solicitud de medición desde el terminal operativo hasta la finalización de la recepción de resultados del instrumento de medición
- Cuando se conecta por USB
- Modo súper RÁPIDO cuando el ajuste manual de distancia está activo
- Cuando el modo de conducción con botón está DESACTIVADO
- Nota: Cuando se conectan 15 puntos (vía Ethernet), el tiempo de medición está dentro del tiempo de medición mostrado + 1 segundo
