Soluciones de Color, Luz y Pantallas, y Visión Artificial para la Industria Automotriz
Los instrumentos de medición de luz, pantalla y color son cruciales para el funcionamiento interno de la industria automotriz. La iluminación interior y exterior del vehículo debe evaluarse por su uniformidad y precisión. Es imperativo que el brillo y otros estándares de calidad relacionados con el color permanezcan consistentes de un vehículo a otro.
El color y la apariencia pueden marcar la diferencia en su producto, especialmente cuando se manejan acabados metálicos, nacarados, brillantes y otros acabados más complejos. La instrumentación de medición de color de alta calidad asegura que el color y la calidad del acabado permanezcan consistentes durante todo el proceso de fabricación.
Desde superficies interiores hasta iluminación exterior, Konica Minolta Sensing Americas ofrece soluciones integradas de medición e inspección que ayudan a fabricantes y proveedores de automóviles a lograr una calidad constante en todo el vehículo.
Ofrecemos soluciones de medición de luz y color altamente precisas para aplicaciones de iluminación y color. Nuestras soluciones de iluminación son capaces de medir la iluminación interior, pantallas, indicadores, faros y pilotos traseros.
El color y la apariencia pueden influir significativamente en la calidad del producto, especialmente al tratar acabados metálicos, nacarados, brillantes y otros acabados complejos. Nuestros instrumentos de medición de color de alta calidad ayudan a mantener una calidad consistente del color y el acabado durante todo el proceso de fabricación. Para aplicaciones de colores reflectantes, nuestros mejores instrumentos pueden medir una amplia gama de superficies, recubrimientos, textiles, plásticos y vinilo, ayudando a garantizar que cada vehículo cumpla o supere tus especificaciones.
Nuestras soluciones de visión artificial apoyan la inspección y medición de calidad en las industrias de la movilidad y el automóvil. Eines, una división de Konica Minolta Sensing Americas, combina tecnologías avanzadas de visión, inteligencia artificial y automatización industrial para ofrecer soluciones de inspección fiables y escalables. Estas capacidades ayudan a los fabricantes a mejorar la calidad, aumentar la eficiencia y mantener la trazabilidad completa del proceso.
Haz clic aquí para ver el folleto de Instrumentos de Medición de Color y Luz Automotrices
Soluciones Recomendadas de Gestión del Color para la Industria Automotriz
Los siguientes productos son nuestros más recomendados para la medición de color automotriz; nuestro equipo especializado puede ayudarte a aconsejarte sobre qué producto se adapta mejor a tus necesidades:
Espectrofotómetro Multi Ángulo CM-M6
El CM-M6 es un espectrofotómetro multi ángulo especialmente diseñado para la mediciones de colores metálicos o efectos de pinturas, como recubrimientos nacarados, que pueden exhibir un cambio visual notable con ciertos ángulos de visión.
El espectrofotómetro CM-26dG es la próxima generación de espectrofotómetros de esfera portátil con un sensor integrado de brillo de 60 grados que permite realizar mediciones distintas de color y apariencia en un mismo instrumento.
El CM-17d es un espectrofotómetro portátil vertical diseñado para ser fácil de configurar y utilizar. Dispone de un visor electrónico para facilitar el posicionamiento y es excelente para medir muestras pequeñas y superficies curvas.
Color y Apariencia Preguntas Frecuentes
¿Cómo se mide el color en la industria del automóvil?
El color interior del automóvil se mide con espectrofotómetros que capturan la reflectancia espectral y calculan datos colorimétricos (típicos CIELab o L*a*b*), para luego compararlos con un estándar usando tolerancias delta E* (DE*) para obtener una diferencia global de color. Como los interiores combinan plásticos, cuero, telas/textiles y molduras pintadas (a menudo con acabado texturizado), se utilizan instrumentos con iluminación difusa para garantizar la consistencia. Las mediciones suelen realizarse utilizando múltiples iluminantes para protegerse contra el metamerismo, donde los componentes pueden coincidir bajo una fuente de luz pero no coincidir bajo otra.
¿Cómo se mide la pintura metálica y nacarada para automóviles?
La pintura metálica y nacarada para automóviles se mide con un espectrofotómetro multiángulo similar al CM-M6, que captura el color en varios ángulos aspeculares, ya que estos acabados cambian de color y brillo según el ángulo de visión. El instrumento ilumina la muestra y registra la reflectancia espectral en cada ángulo, generando un perfil angular completo que se compara con un estándar determinado usando tolerancias delta E* (DE*) para obtener diferencias de color en cada ángulo en lugar de una sola lectura.
¿Cómo aseguran los fabricantes de automóviles la consistencia de color entre los paneles de la carrocería, los parachoques y los acabados?
Los fabricantes aseguran la consistencia midiendo cada componente según el mismo estándar de color utilizando espectrofotómetros, ya que cada sustrato refleja y reacciona a la luz de forma diferente incluso cuando se formula al mismo color objetivo. Los proveedores y fabricantes suelen compartir datos de color digitalmente y establecer tolerancias delta E* (DE*) muy estrictas para que cada una de estas diferentes muestras de distintas líneas de producción y proveedores coincida cuando se instala en el vehículo terminado.
¿Cómo elijo un instrumento de medición de color para una aplicación automovilística?
Elegir el instrumento adecuado depende de lo que midas y de dónde: la pintura exterior de automóviles con acabados metálicos o nacarados debe usar un espectrofotómetro multiángulo debido al cambio de color y brillo según el ángulo de visión. Para la mayoría de las demás aplicaciones, un instrumento de iluminación difusa (esfera d/8) funciona bien. Sin embargo, los usuarios siempre deben verificar las especificaciones del fabricante u otros fabricantes para garantizar la consistencia en la iluminación, el tamaño de la apertura, las tolerancias y los iluminantes de los instrumentos.
Soluciones Recomendadas de Medición de Luz y Pantallas para la Industria Automotriz
Los siguientes productos son algunos de nuestros más recomendados para la medición de luces y pantallas automotrices; nuestro equipo especializado puede ayudarte a aconsejarte qué producto se adapta mejor a tus necesidades:
CA-410 Para Calibración de Pantallas
La mayor intensidad y la mayor gama de colores de los equipos OLED ha creado la necesidad de un nuevo nivel en el desempeño de las mediciones. La alta precisión de la Serie de Analizadores de Color de Pantalla de Konica Minolta se ha transformado en el estándar dentro de la industria de pantallas.
Analizador de Color de Pantalla CA-527
El Analizador de Color de Pantalla CA-527 es la nueva generación de analizadores de color para pantallas de Konica Minolta Sensing, que ofrece fiabilidad, mediciones más rápidas y luminancia ultra baja. Su rango dinámico de medición ampliado cubre desde la luminancia ultra baja a alta, proporcionando un rango más amplio de precisión en medición y repetitividad que su predecesor. Esta característica satisface la necesidad de una evaluación más precisa de luminancia y cromaticidad de las últimas tecnologías de pantalla.
ProMetric Y Imaging Colorimeters
ProMetric® Y es una serie de fotómetros de imagen de alto rendimiento diseñados para pruebas de producción en serie de pantallas, teclados, productos de iluminación, componentes de dispositivos y superficies.
Preguntas Frecuentes sobre Medición de Luz y Pantallas
¿Cómo se mide la iluminación de automóviles?
La iluminación automovilística se mide fotométrica y calorimétricamente a lo largo de varias dimensiones:
Distribución de intensidad – cuánta luz proyecta un faro, un faro trasero o un intermitente en diferentes direcciones, mapeada en candela a lo largo de una cuadrícula de ángulos horizontales/verticales (esto es lo que comprueban las pruebas regulatorias de patrón de haz).
- Flujo luminoso – la salida total de luz de una lámpara o módulo, en lúmenes.
- Luminancia – el brillo de una superficie que emite o refleja luz tal y como se vería para un observador (lo brillante que se ve una lente de luz trasera o un icono del salpicadero).
- Iluminancia – cuánta luz cae sobre una superficie, como la luz proyectada sobre una carretera o pantalla de prueba por el haz de un faro.
- Color/cromaticidad – asegurarse de que las luces traseras rojas, los intermitentes ámbar y los faros blancos se ajusten a los límites de color legalmente definidos (CIE), y que la luz LED/pantalla blanca mantenga una temperatura de color consistente.
- Uniformidad y deslumbramiento – comprobar puntos calientes, manchas oscuras y umbrales de deslumbramiento (importantes para faros LED adaptativos/matriciales para que no ceguen a los pilotos que vienen de frente).
Las mediciones se realizan típicamente a una distancia fija (a menudo 10 m o 25 m) en un fotómetro goniométrico o una pantalla plana, siguiendo normas como SAE J578 / J1383 (EE. UU.), Reglamento ECE 112/123 (Europa) y métodos fotométricos relacionados ISO/CIE.
¿Qué instrumentos se utilizan para probar los faros de automóviles y la iluminación exterior?
Los instrumentos utilizados dentro de la cartera de KM son los siguientes:
- Goniofotómetros – girar la lámpara (o el sensor) en muchos ángulos para construir un mapa completo de distribución de intensidad en 3D; la herramienta estándar para la certificación de patrón completo de haz de faros.
- Medidores de iluminancia (lux) – miden la luz que cae sobre una pantalla o carretera para comprobar el patrón del haz, la posición de la línea de corte y los límites de deslumbramiento.
- Medidores de luminancia / medidores de luminancia y de color – miden el brillo (y el color) de la superficie de la lente de la faro, útil para las luces traseras, intermitentes y luces diurnas.
- Espectrorradiómetros – miden la distribución espectral completa de la potencia, utilizada para verificar coordenadas de color (por ejemplo, corregir “rojo” o “ámbar”) y la temperatura de color correlacionada de fuentes LED.
- Luminancia/colorímetros de imagen (fotómetros de imagen 2D) – sistemas basados en cámaras que capturan una lente completa de lámpara o un patrón de haz en una sola toma, mostrando uniformidad, puntos calientes y reflejos en toda la superficie en lugar de puntos individuales.
- Esferas integradoras – miden el flujo luminoso total (lúmenes) y la salida espectral de LEDs individuales o pequeños módulos de lámpara.
- Goniospectroradiómetros – combinan mediciones angulares y espectrales para caracterizar completamente el color y la intensidad en todos los ángulos, cada vez más utilizados para faros complejos de matriz multiLED/adaptativos.
¿Por qué es importante la medición de la luz en la fabricación de automóviles?
La medición de la luz garantiza que los faros, traseros y pantallas interiores de automóviles cumplan con estrictos estándares de seguridad y normativa (como ECE/SAE) en cuanto a intensidad, patrón de haz y color, al tiempo que permite un control de calidad consistente para que cada unidad fuera de la línea de producción coincida con su diseño aprobado. Valida aún más tecnologías más recientes como los faros LED adaptativos y los head-up displays, y confirma que la iluminación no se degradará con el tiempo, reduciendo riesgos de seguridad, retiradas a revisión y problemas de garantía.
¿Cómo verifican los fabricantes el brillo de los LED y las pantallas en los interiores de los vehículos?
Los fabricantes utilizan medidores de luminancia y fotómetros/colorímetros de imagen para medir el brillo, color, contraste y uniformidad de pantallas y símbolos retroiluminados (como cuadros de instrumentos y botones iluminados), además de comprobar defectos como errores de píxel/línea, mura y efectos de brillo antirreflejo. Evalúan el brillo y la consistencia del color a través de diferentes ángulos de visión y verifican que las curvas de atenuación transitan suavemente entre los niveles de brillo diurno y nocturno.
Preguntas frecuentes de EINES
¿Cómo funciona la visión artificial?
La visión artificial consiste en capturar imágenes de un componente o vehículo utilizando cámaras industriales y analizarlas con software especializado. El sistema compara la información capturada con criterios de calidad predefinidos para detectar defectos, realizar mediciones o verificar la posición y presencia correctas de los componentes.
El resultado es una inspección automatizada y objetiva, donde cada pieza puede evaluarse según los mismos criterios. Los datos de inspección también pueden almacenarse e integrarse en sistemas de calidad y producción, proporcionando trazabilidad y permitiendo a los fabricantes monitorizar las tendencias de calidad y mejorar continuamente sus procesos de fabricación.

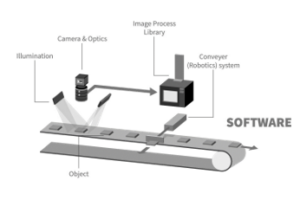

**Figura 1. Ejemplo de sistemas de visión artificial
¿Qué tipo de soluciones de inspección ofrece ENES?
EINES desarrolla soluciones personalizadas de visión artificial y inspección basadas en IA para la industria automovilística. Nuestras tecnologías cubren diferentes necesidades de control de calidad, incluyendo inspección de superficies, metrología, prueba de errores, guía de robots e inspección al final de la línea.
Nuestras soluciones pueden adaptarse al proceso de producción específico del cliente, a los requisitos de inspección y al tiempo de ciclo.
¿Ofrece EINES soluciones personalizadas o productos estándar?
EINES ofrece soluciones llave en mano personalizadas en lugar de productos ya listos.
Analizamos la aplicación específica de cada cliente y desarrollamos la combinación adecuada de hardware, software, cámaras, iluminación, IA e integración para cumplir con los criterios de inspección requeridos.
¿Puede EINES integrar sus sistemas de inspección en una línea de producción existente?
Sí. Las soluciones EINES están diseñadas para integrarse en entornos de fabricación existentes y pueden conectarse con PLCs, robots, MES y otros sistemas de fábrica.
Dependiendo de la aplicación, nuestros sistemas pueden operar en línea, en paradas y arranques o como estaciones semiautomáticas con un operador.
¿Ofrece EINES soporte y mantenimiento postventa?
Sí. EINES ofrece soporte técnico, mantenimiento y servicios postventa a través de nuestro Paquete de Éxito del Cliente.
El nivel de soporte, mantenimiento y tiempos de respuesta pueden adaptarse a los requisitos del cliente y definirse en el acuerdo de servicio correspondiente.
¿Quieres saber cómo crear una gran armonía en el interior de tu automóvil? Nuestra guía te puede ayudar
Nuestros blogs informan sobre cómo la tecnología LED ha influido en la iluminación automotriz.
